菏泽市建设工程施工图审查系统

服

务

指

南

（勘察报审版）

软件介绍

1.建设工程数字化多图联审系统介绍

搭建菏泽市建设工程数字化多图联审系统平台，各建设单位，勘察、设计单位，住建、消防和人防审图机构，政府相关主管部门统一登录系统，实现无纸申报、网上审查、网上反馈、数字签章、数字化交付、行业监管等，从根本上改变传统纸质蓝图报审的模式，充分发挥“便捷高效、即时审查、过程留迹、监管有据、改进管理、数据共享、利于分析”的作用，切实提高图审工作效率和质量，提升服务水平，实现“最多只跑一趟腿”的目标。

2.软件运行环境

2.1操作系统

建议使用Win7及以上系统。

2.2辅助软件

（1）AdobeReader阅读器：便于查看PDF版勘察报告。

（2）浏览器：360安全浏览器或360极速浏览器，并调到极速模式。

（3）勘察签名工具：对勘察报告进行电子签名签章。

2.3 报审须知

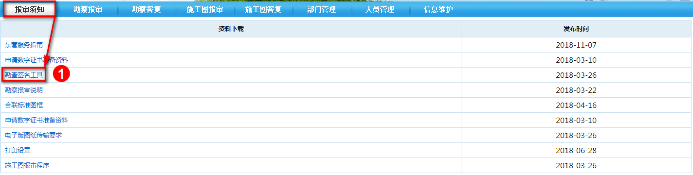

（1）勘察单位首次报审，请输入用户名、密码登录系统，在【报审须知】菜单里下载【申请数字证书准备资料】，根据提示准备资料，发至威海合联信息科技有限公司。

（2）勘察单位需将勘察报告做成PDF版本，并用【勘察签名工具】对报告进行签名签章。

（3）勘察单位进行报告签名签章时，需确保电脑有足够的内存空间，至少为勘察报告大小的3倍，如内存不足，则会出现如下错误提示：

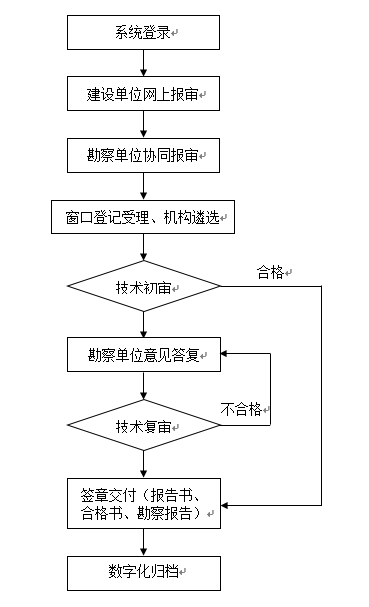

3.勘察审查工作流程图

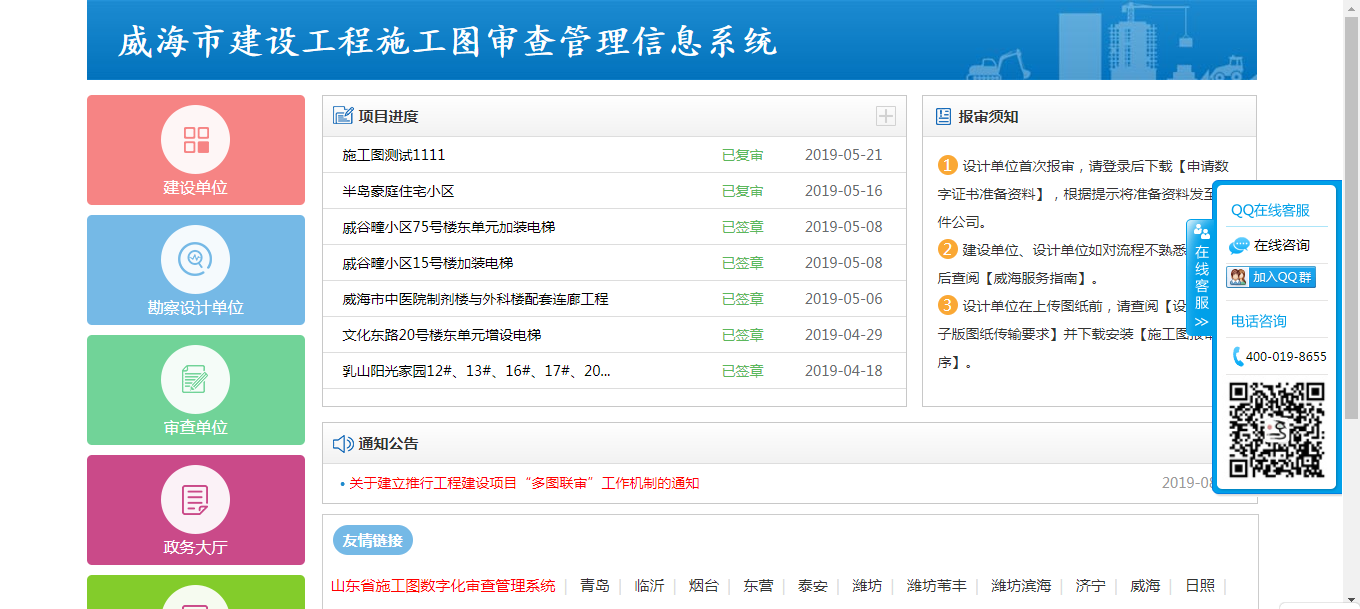

一、系统登录

请登录以下链接：

http://heze.shaniaoyun.com

❶根据用户角色对应点击【建设单位】或【勘察设计单位】进入登录页面。

❷第一次登录系统请先点击【公司注册】，注册完成之后，建设单位自动激活，勘察、设计单位联系威海合联信息技术有限公司进行账号激活。

❸已注册并激活的用户直接输入用户名、密码，进行登录。

❹如有问题，请点击【帮助中心】。

二、建设单位网上报审

❶建设单位登录系统后，点击【勘察报审】→【立项】，打开下图。

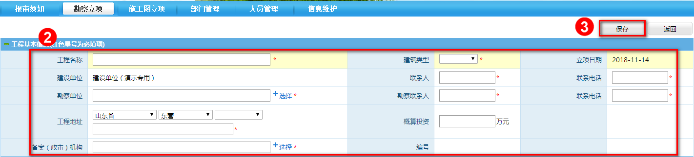

❷填写工程基本信息（只填*号项）。

❸完成后，点击【保存】，打开下图。

❹点击【上传】，按照清单要求上传报审需要的电子资料，完成工程立项。

建设单位立项后，系统根据立项时选择的勘察单位，自动短信通知勘察单位进行协同报审。（建设单位可以授权勘察单位将报审资料直接【发至审查机构】，完成报审）

三、勘察单位协同报审

3.1 勘察报告签名签章

❶勘察单位登录系统后，点击【审查流程】→【勘察签名工具】，进行勘察签名工具的下载。

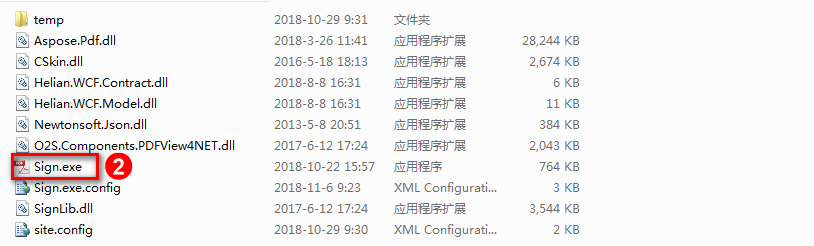

❷解压出来后，双击【Sign.exe】，打开下图：

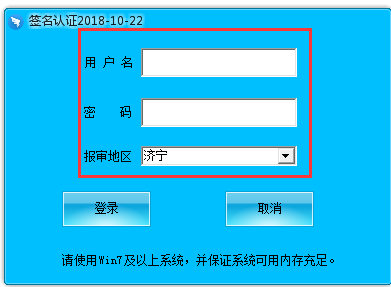

❸输入对应角色的登录名和密码，并选择报审地区后，点击【登录】，打开下图：

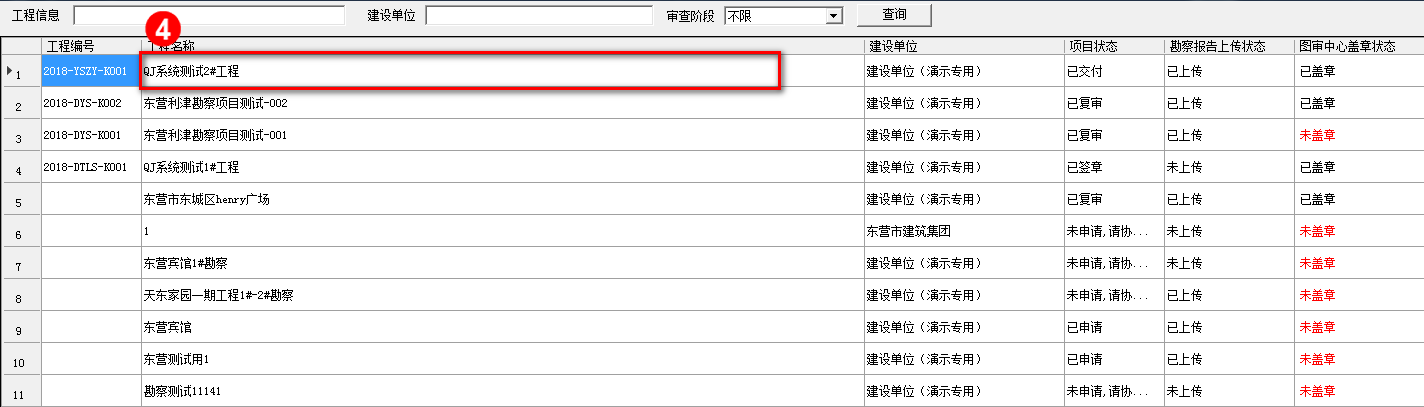

❹点击需要签名签章的工程名称，打开下图：

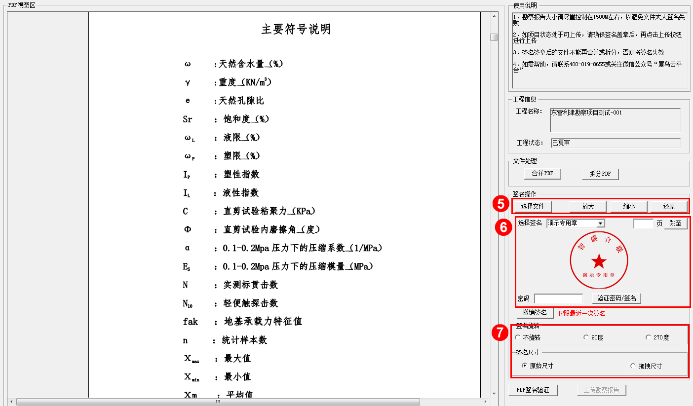

❺点击【选择文件】，打开需要签名签章的PDF版勘察报告。

❻选择签名类型后，输入签名密码，点击【验证密码/签名】，对密码进行验证。

❼选择签名旋转角度和签名尺寸进行签名：选择“原始尺寸”则直接点击要签名的位置，程序根据后台参数直接签名签章；如原始尺寸大小不满足要求，选择“拖拽尺寸”，根据拖拽区域大小自动签名。

所有角色签名签章完成后，可直接点击【上传勘察报告】，也可在网页端手动选择上传。

3.2 勘察单位协同报审

❶勘察单位登录系统后，点击【协同报审】→（工程名称），打开下图：

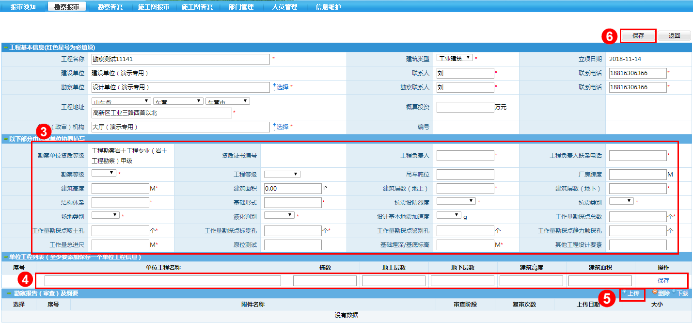

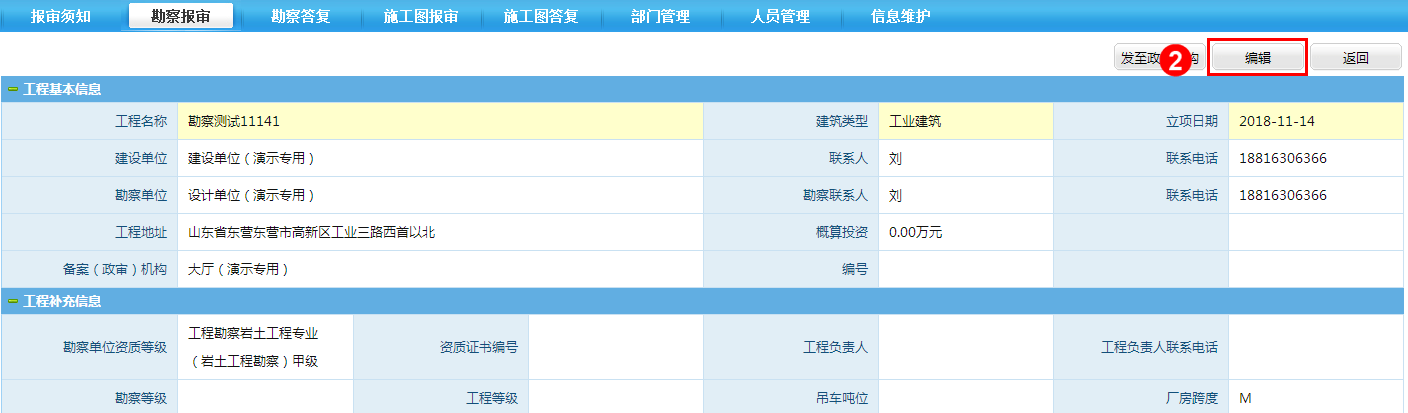

❷点击【编辑】，打开下图：

❸对工程基本信息进行补充填写。

❹根据审查机构要求创建单位工程。

❺点击【上传】，上传签名签章后的勘察报告（如果初审无意见，勘察报告会直接成为最终交付版勘察报告，勘察单位每次上传都应按交付版报告的要求进行上传）。

❻填写完成之后点击【保存】，打开下图。

❼点击右上角【发至政审机构】，完成协同报审。

四、窗口登记受理、机构遴选

勘察单位协同报审之后，各住建局窗口对工程进行工程登记及政策性资料审查，审查通过后进行机构遴选，分配到审查机构，进行勘察审查。

五、审查机构技术初审

审查机构相关负责人登录系统，进行工程登记、专家分配，分配完成之后，对应专家登录系统，进行技术初审，如有意见，填写初审意见，返回勘察单位修改，如无意见则工程直接到复审结束。

六、勘察单位勘察答复

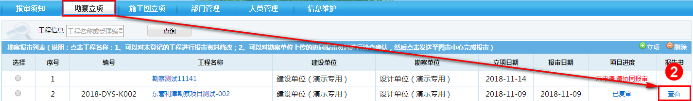

❶勘察单位登录系统后，点击【勘察答复】→（工程名称），打开下图：

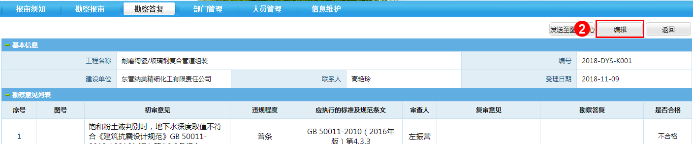

❷点击【编辑】，打开下图：

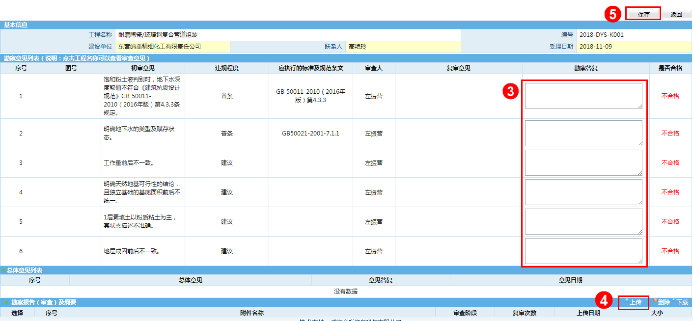

❸根据初审意见进行意见答复。

❹点击【上传】，上传修改后并签名签章的勘察报告。

❺答复完成之后点击【保存】。

❻对应角色登录系统进行报告签名，点击【勘察答复】→【报告签名】，打开下图：

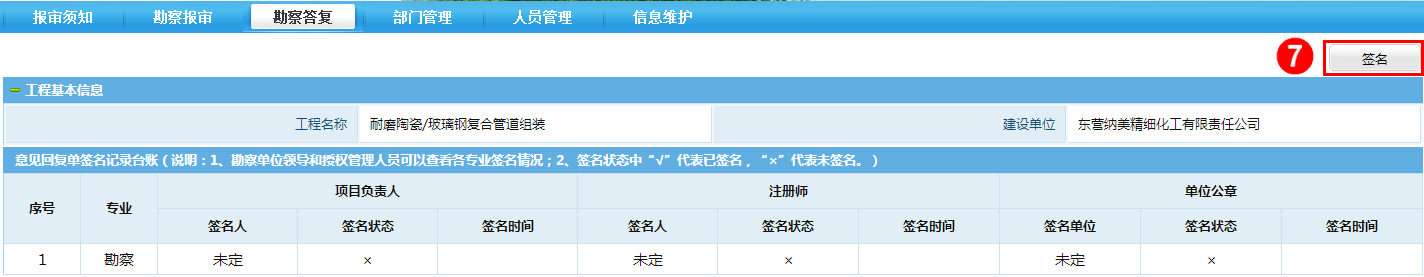

❼点击右上角【签名】，输入签名密码后，选择账号对应角色，对意见回复单进行签名签章。

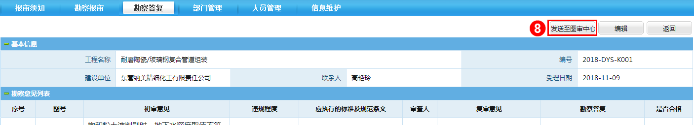

❽报告签名完成之后，点击【勘察意见】→（工程名称）后，点击【发送至图审中心】，完成勘察答复。

七、审查机构技术复审

勘察单位意见答复之后，审查人员登录系统，在【技术复审】里对工程进行技术复审，判断修改是否合格，不合格则填写复审意见返回勘察单位继续修改，直到意见全部合格为止。除意见外，审查人员还需对勘察报告格式及内容进行审查，看是否满足交付需求，不满足则返回勘察单位重新上传，满足则将勘察报告合格，复审结束。

八、签章交付

8.1 数字签章

复审结束之后，所有审查人员，登录系统对报告进行电子签名，签名完成之后，由盖章管理员登录系统，对报告书进行电子签章，工程审查结束。

8.2成果下载

审查结束后，建设单位及勘察单位可登录系统进行成果下载，实现数字化交付。

❶勘察单位登录系统后，点击【勘察报审】→【查看】，下载初审报告、意见回复单、审查报告及盖章后的勘察报告。

❷勘察单位登录系统后，点击【勘察立项】→【查看】，下载初审报告、意见回复单及审查报告，建设单位无法下载勘察报告。

九、数字化归档

报告书、合格书及合格勘察报告数字签章后，系统自动完成数字化归档。
